מערכות הידראוליות הן מערכות המנצלות נוזלים (בעיקר שמן הידראולי) לצורך העברת כוח וביצוע עבודה. מערכות אלו נמצאות בשימוש במגוון רחב של תעשיות, החל ממכונות תעשייתיות כבדות ועד לרכבים. במאמר זה נסקור את עקרונות הפעולה של מערכות הידראוליות, נעמיק ברכיביהן המרכזיים, ונציג את השימושים השונים שלהן.
מערכת הידראולית פועלת על עיקרון בסיסי של לחץ נוזלים. בשונה ממערכות מכניות או חשמליות, שבהן הכוח מועבר דרך תנועה מכנית או זרם חשמלי, במערכת הידראולית הכוח מועבר באמצעות נוזל בלחץ גבוה. המערכת עושה שימוש בעובדה שנוזלים אינם ניתנים לדחיסה, כלומר, הם מעבירים לחץ בצורה ישירה ויעילה מאוד.
מערכת הידראולית כוללת מספר רכיבים עיקריים:

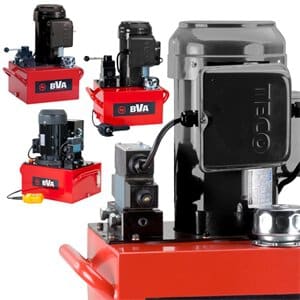

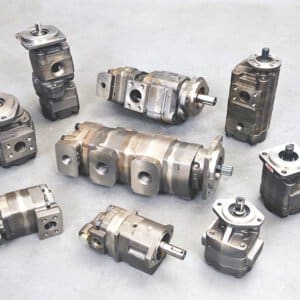

- משאבה הידראולית (Hydraulic Pump): המשאבה היא הלב של המערכת ההידראולית. היא למעשה יוצרת את הזרימה של הנוזל במערכת ומעלה אותו ללחץ הנדרש. המשאבה מונעת בדרך כלל על ידי מנוע חשמלי או מנוע בעירה פנימית. קיים מספר סוגי משאבות כמו משאבות בוכנה (Piston Pump), משאבות צילינדריות (Gear Pump), ומשאבות סיבוביות (Vane Pump).
- מיכל (Reservoir): מיכל הנוזל הוא המקום שבו נשמר הנוזל ההידראולי כשהוא לא בשימוש. הוא גם מספק מקום להפרדת אוויר מהנוזל ולהסרת חום שהצטבר במערכת.

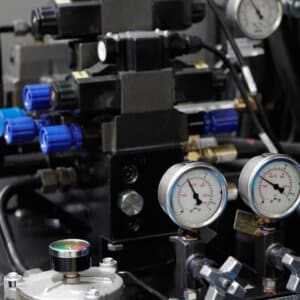

- שסתומים (Valves): שסתומים במערכת הידראולית שולטים בכיוון הזרימה, כמות הנוזל, ולחץ הנוזל. הם משמשים לוויסות ולבקרה על תנועת הנוזל במערכת. קיים מגוון סוגי שסתומים כמו שסתומי בקרה כיוונית (Directional Control Valves), שסתומי לחץ (Pressure Relief Valves), ושסתומי זרימה (Flow Control Valves).
- בוכנה (Piston): הבוכנה היא רכיב בצורת גליל. הבוכנה מהווה רכיב מרכזי במערכת הידראולית, ומשמשת כצרכנית של האנרגיה ההידראולית שמסופקת על ידי המערכת. היא ממוקמת בתוך צילינדר הידראולי, וכאשר נוזל בלחץ מוזרם לתוך הצילינדר, הוא מפעיל כוח על הבוכנה ומניע אותה בתנועה קווית. תנועה זו מאפשרת ביצוע עבודה מכנית, כמו הרמה, דחיפה או משיכה של משאות כבדים. שימושים נפוצים בבוכנה הם מנופים, מעליות, ומערכות בלימה בכלי רכב.

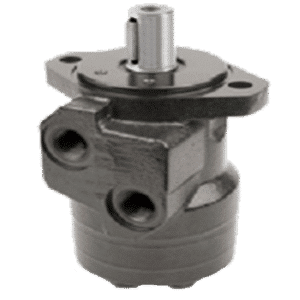

- מנוע הידראולי (Hydraulic Motor): מנוע הידראולי הוא רכיב שממיר את האנרגיה של הנוזל בלחץ לתנועה סיבובית. המנוע מופעל על ידי הזרמת נוזל בלחץ דרך המערכת, מה שמסובב את גלגל המנוע. מנועים הידראוליים נפוצים במגוון יישומים, כולל כלי עבודה תעשייתיים וכלי רכב כבדים. קיים מספר סוגי מנועים הידראוליים כמו מנועי בוכנה (Piston Motors), מנועי גלגלי שיניים (Gear Motors), ומנועי צינוריות (Vane Motors).

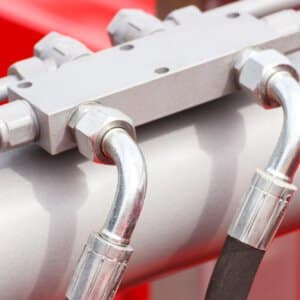

- צנרת הידראולית (Hoses and Tubes): צינורות וגומיות משמשים להעברת הנוזל בלחץ בין הרכיבים השונים של המערכת. הם חייבים להיות עמידים ללחצים גבוהים, ולאפשר זרימה חלקה וללא דליפות.
הצרכנים במערכת הידראולית, כמו בוכנות (פיסטונים PISTON ), מנועים הידראוליים, שסתומים וצינורות, הם רכיבים חיוניים המאפשרים למערכת לפעול ביעילות ולבצע עבודה מכנית רבה באמצעות לחץ הנוזלים. כל רכיב תורם בצורה ייחודית לפעולה הכוללת של המערכת, ומאפשר לה לפעול במגוון רחב של יישומים, החל ממערכות בלימה ברכב ועד לכלים כבדים בתעשייה.
אז איך זה עובד?
- הזרמת הנוזל: המשאבה ההידראולית יוצרת זרימה של נוזל בלחץ גבוה מהמיכל לתוך המערכת.
- הפעלת הבוכנה: הנוזל זורם דרך השסתומים לתוך הצילינדר ההידראולי, שם הוא מפעיל לחץ על הבוכנה. הלחץ על הבוכנה גורם לה לנוע ולבצע עבודה, כגון הרמה או דחיפה של משא כבד.
- חזרה למיכל: לאחר שהבוכנה סיימה את תנועתה, הנוזל ממשיך לזרום דרך המערכת וחוזר למיכל, שם הוא מוכן לשימוש נוסף.
יתרונות:
- כוח גדול: מערכות הידראוליות יכולות לייצר כוח רב מאוד באמצעות נוזל בלחץ גבוה, מה שהופך אותן למתאימות במיוחד ליישומים כבדים.
- שליטה מדויקת: ניתן לשלוט באופן מדויק בכוח ובמהירות התנועה באמצעות ויסות הלחץ והזרימה.
- אמינות: מערכות הידראוליות עמידות ואמינות, ויכולות לפעול בצורה רציפה לאורך זמן עם תחזוקה נכונה.
חסרונות:
- דליפות: נוזל הידראולי יכול לדלוף מהמערכת, מה שעלול לגרום לפגיעה בסביבה או בתפקוד המערכת.
- עלות תחזוקה: המערכת דורשת תחזוקה שוטפת ושימוש בנוזלים איכותיים כדי להבטיח פעולה תקינה ולמנוע בלאי.
- רגישות לטמפרטורה: הנוזל ההידראולי עלול לשנות את תכונותיו בתנאי חום או קור קיצוניים, מה שעלול להשפיע על תפקוד המערכת.
שימושים נפוצים במערכות הידראוליות
- תעשיית הרכב: מערכות הידראוליות משמשות בהפעלה של בלמים, הגה כוח, ומנגנונים נוספים ברכב.
- ציוד כבד: במנופים, דחפורים, ומשאיות עפר, משתמשים במערכות הידראוליות כדי להרים ולהעביר עומסים כבדים.
- תעשייה ימית: מערכות הידראוליות משמשות בהפעלת מנועים, הגאים של אניות, ומערכות הרמה על סיפון הספינה.
- תעשיית האווירונאוטיקה: מטוסים משתמשים במערכות הידראוליות להנעת משטחי שליטה, גלגלים, ומנגנוני דלתות.
לסיכום
מערכות הידראוליות מהוות מרכיב מרכזי בתעשיות רבות, בזכות יכולתן לספק כוח משמעותי ושליטה מדויקת. בין אם מדובר בבוכנות המניעות מנופים, במנועים הידראוליים במכונות כבדות, או במערכות בלימה ברכב, המערכות ההידראוליות הן כלי רב עוצמה ורב-שימושי. עם זאת, תחזוקה נכונה ושימוש בנוזלים המכילים רכיבים איכותיים ובמינון מדויק חיוניים להבטחת פעולה אמינה של מערכות הידראוליות לאורך זמן.
